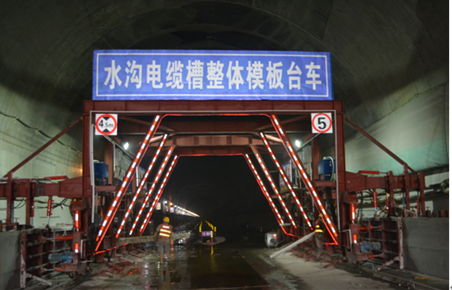

整体概况

水沟电缆槽台车主要由模板系统、支吊架系统、电气系统、液压系统和行走系统等组成。

工作原理

水沟电缆槽台车模板采用箱型结构，内部安装有平板振捣器；为方便脱模，沟槽箱体外形尺寸需要按照水沟、电缆沟槽理论衬砌轮廓局部调整，模板截面设计有一定的拔模角度；模板的支撑采用门架式钢结构；模板的快速、准确定位采用液压系统，操作阀组，控制油缸驱动；模板的前后移动采用轨行式结构，在仰拱回填路面按照设计轨距铺设钢轨，控制电机驱动；从而实现模板前后、左右、上下的精准定位，保证模板整体浇筑的质量，实现沟槽机械化施工，提高施工效率，降低人工劳动强度。

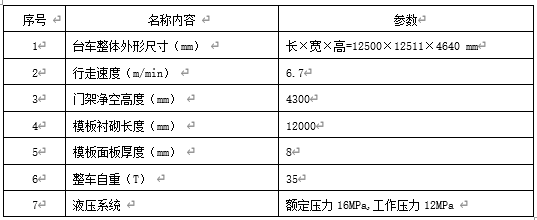

主要参数表

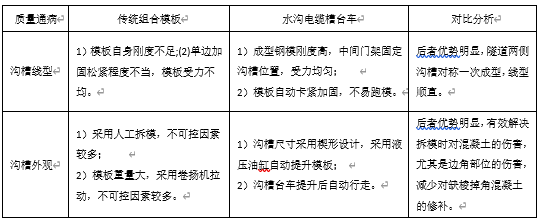

水沟电缆槽台车与传统组合模板施工质量对比
